Dimensions des coudes sans soudure en acier inoxydable selon EN 10253-4/A en trois exécutions : 90° type 3D, 90° type 2D (r ≈ 1,0 × diamètre intérieur) et 45° type 3D. Symboles : D - diamètre extérieur, s - épaisseur de paroi, r - rayon de cintrage (mm). Dépliez le tableau du type de coude souhaité pour voir toutes les combinaisons dimensionnelles disponibles.
Comment utiliser les tableaux de dimensions
Cette page présente les dimensions des coudes sans soudure en acier inoxydable fabriqués selon EN 10253-4/A, en trois exécutions : coudes 90° à rayon 3D (de 12 à 168,3 mm), coudes 90° à rayon 2D (de 21,3 à 273 mm) et coudes 45° à rayon 3D (de 12 à 323,9 mm). Chaque ligne est une combinaison disponible : diamètre extérieur D, épaisseur de paroi s et rayon de cintrage r ; le tableau des coudes 45° indique en plus la tolérance dimensionnelle.
Lors du choix d'un coude pour votre installation, adaptez D et s au tube auquel il sera soudé bout à bout - le diamètre extérieur et l'épaisseur de paroi du raccord doivent correspondre aux dimensions du tube afin que le plan de joint soit régulier et l'écoulement non perturbé.

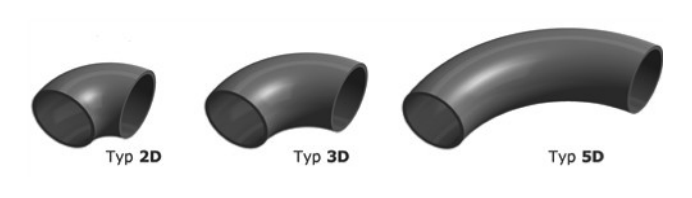

Type 2D ou 3D - quel rayon choisir
La désignation du type se réfère au rayon de cintrage du coude. Dans les coudes 2D, le rayon de cintrage correspond approximativement au diamètre intérieur du tube (r ≈ 1,0×d) - l'arc est serré et le coude compact, ce qui facilite le montage dans les espaces restreints. Les coudes 3D ont un rayon nettement plus grand - le changement de direction de l'écoulement est plus doux, ce qui se traduit par une résistance hydraulique plus faible, moins de turbulence et une érosion plus lente de la paroi dans le coude.
En pratique : là où l'espace compte - 2D ; là où comptent l'écoulement, les fluides abrasifs, les vitesses élevées ou le nettoyage mécanique de la conduite (passage de racleurs) - 3D. Les coudes 45° servent aux changements de direction progressifs du tracé ; deux coudes 45° assemblés donnent un changement de direction de 90° avec un arc plus long et plus doux qu'un seul coude 90°.
EN 10253-4 - coudes à souder bout à bout
La norme EN 10253-4 couvre les raccords à souder bout à bout en aciers inoxydables austénitiques et austéno-ferritiques (duplex). Elle définit les dimensions, les tolérances de fabrication, les exigences matériaux et les essais. Les coudes des tableaux sont réalisés en type A de cette norme (facteur d'utilisation réduit - dans les calculs de pression, un coude de type A est traité de manière conservative). Les raccords sont livrés avec un certificat de réception 3.1 selon EN 10204 et satisfont notamment aux exigences AD 2000 W2/W10 ainsi que HP 7/3 et HP 8/3.
Les raccords sans soudure - formés à partir de tube sans soudure - n'ont pas de soudure longitudinale, donc pas de zone affaiblie au niveau d'un joint. Les nuances standard du catalogue sont les aciers austénitiques stabilisés 1.4541 (321) et 1.4571 (316Ti) ; les nuances 1.4462 (duplex), 1.4539 et 1.4841 sont également disponibles sur demande. La disponibilité détaillée des nuances pour chaque dimension figure sur les pages produits de la boutique.
Tolérances de fabrication selon EN 10253-4
Coudes 90° (type 2D et 3D)
| Wymiar | Tolerancja |
|---|---|
| [D] Diamètre extérieur | ± 1,0 % ou ± 0,5 mm* (classe de tolérance EN D2) |
| [r] Rayon de cintrage | D ≤ 219,1 mm : ± 2,0 mm ; D ≤ 762 mm : ± 5,0 mm |
| [T] Épaisseur de paroi | −12,5 % / +15 % |

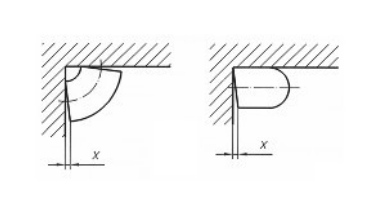

| [X] Perpendicularité, alignement | 1 % du diamètre extérieur ou 1 mm* |
Coudes 45°
| Wymiar | Tolerancja |
|---|---|
| [D] Diamètre extérieur | ± 1,0 % ou ± 0,5 mm* (classe de tolérance EN D2) |
| [r] Rayon de cintrage | D ≤ 219,1 mm : ± 3,0 mm ; D ≤ 762 mm : ± 5,0 mm |
| [H] Cote centre-extrémité | D ≤ 219,1 mm : ± 2,0 mm ; D ≤ 762 mm : ± 5,0 mm |
| [T] Épaisseur de paroi | −12,5 % / +15 % |
| [X] Perpendicularité, alignement | 1 % du diamètre extérieur ou 1 mm* |
* la valeur la plus grande s'applique
Questions fréquentes
Quelle est la différence entre un coude 2D et un coude 3D ?
La différence est le rayon de cintrage : dans un coude 2D, le rayon correspond approximativement au diamètre intérieur du tube (r ≈ 1,0×d), tandis que dans un coude 3D il est nettement plus grand. Un coude 2D est plus compact et occupe moins de place ; un coude 3D donne un changement de direction plus doux - résistance à l'écoulement plus faible, moins de turbulence et érosion plus lente de la paroi dans le coude.
Quand utilise-t-on des coudes 45° plutôt que 90° ?
Les coudes 45° servent aux changements de direction progressifs du tracé - p. ex. pour contourner des obstacles, faire courir une conduite en biais, ou partout où un angle droit complet augmenterait inutilement les pertes de charge. Deux coudes 45° assemblés donnent un changement de direction de 90° avec un arc plus long et plus doux qu'un seul coude 90° - une solution appréciée dans les installations à grands débits.
Comment adapter un coude à un tube ?
Adaptez le diamètre extérieur D et l'épaisseur de paroi s du coude au tube auquel il sera soudé. En soudage bout à bout, les deux pièces doivent avoir des dimensions concordantes au niveau du joint - une différence d'épaisseur de paroi complique la réalisation d'une soudure saine et perturbe l'écoulement. Si votre tube mesure 48,3 × 3,2 mm, choisissez un coude 48,3 × 3,2 mm dans le type de rayon requis.
Que signifient les colonnes D, s et r des tableaux ?
D est le diamètre extérieur du coude (identique au diamètre du tube), s est l'épaisseur de paroi et r est le rayon de cintrage mesuré à l'axe du coude. Dans le tableau des coudes 45°, la colonne tolérance r indique en plus la tolérance dimensionnelle pour le diamètre donné. Toutes les dimensions sont en millimètres.
Pourquoi des coudes sans soudure plutôt que soudés ?
Un coude sans soudure est formé à partir d'un tube sans soudure et ne comporte pas de soudure longitudinale - donc pas de zone de résistance mécanique et de tenue à la corrosion potentiellement réduites. Dans les installations sous pression et les fluides agressifs, l'absence de soudure signifie moins de risques : pas de zone affectée thermiquement ni de défauts de joint potentiels dans le coude, là où les contraintes sont les plus élevées.
Les coudes sont-ils disponibles en nuance 316L ?
Les nuances standard du catalogue sont 1.4541 (321) et 1.4571 (316Ti) - variante de 316 stabilisée au titane, à la résistance à la corrosion proche de 1.4404. Les nuances 1.4462 (duplex), 1.4539 et 1.4841 sont également disponibles sur demande. La disponibilité d'une nuance pour une dimension donnée se vérifie sur la page produit de la boutique ; pour de plus grandes quantités, une fabrication à la commande est également possible.
